Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: CHAOXIN
Điều khoản thanh toán và vận chuyển
Điều khoản thanh toán: T/T
Vật liệu: |
đồng |
Thể loại: |
Cu-ETP |
Từ khóa: |
Dây xích đồng |
Tính năng: |
Độ dẫn điện cao |
đường kính ngoài: |
phong tục |
Tiêu chuẩn: |
DIN48201 |
Vật liệu: |
đồng |
Thể loại: |
Cu-ETP |
Từ khóa: |
Dây xích đồng |
Tính năng: |
Độ dẫn điện cao |
đường kính ngoài: |
phong tục |
Tiêu chuẩn: |
DIN48201 |

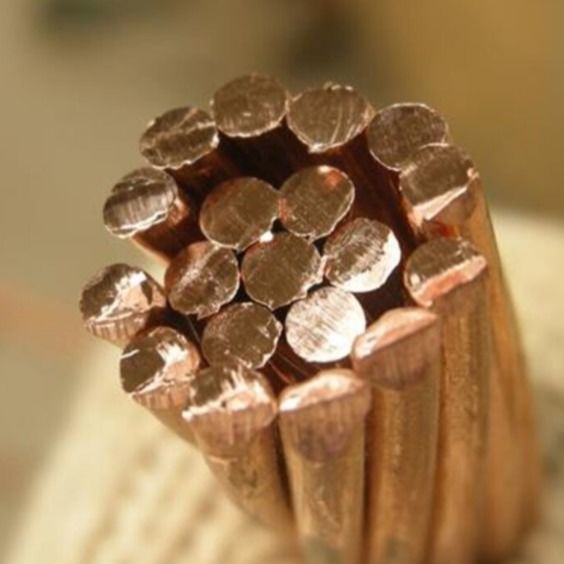

Sợi dây chuyền đồng cho đường sắt điện dẫn điện tốt
Catenary đồng là một loại dây trên sử dụng trong hệ thống truyền và phân phối. Nó chủ yếu được làm bằng đồng,một kim loại dẫn điện cao được biết đến với tính chất điện và nhiệt tuyệt vời của nóCatenary đề cập đến hình dạng của một dây khi treo giữa hai hỗ trợ, tạo thành một đường cong tương tự như một vòm parabolic.
Sợi dây liên kết đồng được thiết kế để vận chuyển dòng điện cao qua khoảng cách dài với mức mất năng lượng tối thiểu.Nó thường được sử dụng trong các đường dây điện cao áp truyền điện từ các nhà máy điện đến các trạm phụ và mạng lưới phân phốiSợi thường được hỗ trợ bởi tháp hoặc cột, và hình dạng dây chuyền của nó cho phép nó phân phối căng cơ học đồng đều dọc theo chiều dài của nó.
Ứng dụng
Điều quan trọng cần lưu ý là quy trình sản xuất dây dây chuyền đồng có thể phải tuân thủ các tiêu chuẩn và quy định cụ thể của ngành,vì chúng là các thành phần quan trọng của hệ thống đường sắt điệnQuá trình cũng có thể thay đổi dựa trên các yêu cầu cụ thể và các thông số thiết kế của cơ sở hạ tầng đường sắt.
Thông số kỹ thuật của dây liên lạc đồng:
| Sợi E-CU có sợi đồng | ||||||||||
| Đặt tên chéo phần |
Tính toán phần cắt ngang | Số lượng dây |
Chiều kính | Độ bền kéo của dây |
Kháng chất (20°C) Ωmm2/m |
Khả năng dẫn điện (20°C) % IACS |
Trọng lượng | Tính toán tải trọng phá vỡ |
||
| Sợi | Hướng dẫn viên | Trước/MPa | Sau/MPa | |||||||
| E-CU 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 90 | 4.02 |
| E-CU 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 143 | 6.37 |
| E-CU 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 218 | 9.72 |
| E-CU 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 310 | 13.77 |
| E-CU 50 | 49.48 | 7 | 3.00±0.03 | 9.0 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 446 | 19.84 |
| E-CU 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 437 | 19.38 |
| E-CU 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 596 | 26.38 |
| E-CU 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 845 | 37.39 |
| E-CU 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1060 | 48.9 |
| E-CU 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1337 | 58.98 |
| E-CU 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥ 422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1649 | 72.81 |
| Sợi dây thép bằng kim loại đồng và magiê BZII | ||||||||||
| Đặt tên chéo phần |
Tính toán phần cắt ngang | Số lượng dây |
Chiều kính | Độ bền kéo của dây |
Kháng chất (20°C) Ωmm2/m |
Khả năng dẫn điện (20°C) % IACS |
Trọng lượng | Tính toán tải trọng phá vỡ |
||
| Sợi | Hướng dẫn viên | Trước/MPa | Sau/MPa | |||||||
| BZII 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 90 | 5.88 |
| BZII 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 143 | 9.33 |
| BZII 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 218 | 14.24 |
| BZII 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 310 | 20.17 |
| BZII 50 | 49.48 | 7 | 3.00±0.03 | 9.0 | ≥ 608 | ≥ 589 | ≤0.02778 | ≥ 62 | 446 | 28.58 |
| BZII 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 437 | 28.39 |
| BZII 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 596 | 38.64 |
| BZII 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 845 | 54.76 |
| BZII 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1060 | 67.57 |
| BZII 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1337 | 86.37 |
| BZII 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥ 618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1649 | 106.63 |
Jiangyin Electric Alloy Co., Ltd, trước đây được gọi là Jiangyin Electric Alloy Factory, được thành lập vào ngày 12 tháng 6 năm 1985.và bán các sản phẩm hỗ trợ đường sắt cao tốcCác sản phẩm chính của nó là các sản phẩm chế biến sâu hợp kim đồng, bao gồm dây liên lạc đường sắt, cáp chịu tải đường sắt, thanh bus hợp kim đồng và các thành phần đồng khác.
Kể từ khi thành lập, công ty đã cam kết cung cấp cho khách hàng các sản phẩm hợp kim đồng và dịch vụ đồng chất lượng cao với các hệ thống quản lý tiên tiến,Khả năng nghiên cứu và phát triển mạnh mẽ, chất lượng sản phẩm tuyệt vời, và dịch vụ toàn diện.
Nó đã liên tục hợp tác với các văn phòng đường sắt thuộc Bộ Đường sắt, chẳng hạn như Thượng Hải, Quảng Châu, Bắc Kinh, Trịnh Châu, Thành Đô và các văn phòng đường sắt khác;Các doanh nghiệp sản xuất xe máy và động cơ của Bộ Đường sắt, như CRRC và các doanh nghiệp sản xuất động cơ và thiết bị điện quốc gia, cũng như các doanh nghiệp nổi tiếng trong nước và quốc tế như Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, v.v.đã thiết lập các mối quan hệ hợp tác chiến lược và trở thành nhà cung cấp giấy phép dây thép và dây liên lạc thép và hợp kim đồng cho Trung Quốc Railway Group Electric Gasification Bureau.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho dây liên lạc đồng, bao gồm:
